Flexibilität dank modularem Aufbau neuester Gate-Driver-Lösungen

Um den steigenden Anforderungen an Miniaturisierung, minimalem Verlust und hoher Zuverlässigkeit gerecht zu werden, beschäftigen sich Hersteller von Komponenten für die Leistungselektronik kontinuierlich mit der Verbesserung von SiC-MOSFET- und IGBT-Technologien. Gate-Driver-Lösungen von Tamura spielen dabei eine wichtige Rolle.

Power-Module werden in grossem Umfang zur Leistungsumwandlung beispielsweise im Bereich der erneuerbaren Energien, Automobilindustrie, Traktion, Industriegeräten mit Wechselrichtern, USV und Klimaanlagen eingesetzt. Dabei ist die effiziente Ansteuerung der Module von grosser Relevanz.


Modulare Gate-Driver Lösungen

Als etablierter Hersteller von Stromsensoren, Power-Modulen sowie Wickelgütern bietet TAMURA nunmehr auch Gate Driver-Lösungen wie z.B. Mitsubishi an. Der Aufbau ist modular und bietet die Möglichkeit, einzelne Komponenten oder die Gesamtlösung einzusetzen.

DC-DC Power Supply

Da die IGBT- und SiC-MOSFET-Technologien unterschiedliche Gate-Spannungen benötigen, bietet Tamura hierzu abgestimmte Varianten an: +15V/-15V, +15V/-10V sowie +18V/-4V, +18V/-2V. Der DC-DC-Wandler stabilisiert durch einen internen Regelkreis die zwei Gate-Spannungen und bietet einen Eingangsspannungsbereich von 13VDC bis 28VDC - anstelle der üblichen, einschränkenden 15VDC. Mit einer flachen Bauweise von 12.5mm und einer Spannungsfestigkeit von 5KV ermöglicht der DC-DC Wandler einen optimalen Einsatz.

Gate Driver Module

Die niedrige Impedanz des TAMURA Gate Drivers eliminiert das Frequenzschwingen von Vce, Ic und VgeL. Das macht den Gate Driver äusserst verlässlich, da die Streukapazität (typ. 12pF) sehr gering ist. Um eine hohe Zuverlässigkeit in störungsanfälligen, anspruchsvollen Umgebungen zu gewährleisten, hat TAMURA die neuste Generation mit einem kapazitiven Isolationssystem aufgebaut. Diese Isolierungs-Methode hat im Vergleich zur Isolierung mit Optokopplern mehrere Vorteile:

  • Längere Lebensdauer bei geringerem Verlust des Wirkungsgrades
  • Kürzere Laufzeitverzögerung
  • Nahezu gleiche Anstiegs- und Abfallzeiten
  • Weniger anfällig für magnetisches Rauschen


Gate Driver Unit

Für höchste Anforderungen bietet TAMURA die Gate Driver Unit. Diese Gesamtlösung beinhaltet zusätzlich zum DC-DC Wandler und dem Gate Driver Module auch eine auf das jeweilige Leistungsmodul abgestimmte Leiterplatte mit den benötigten Gate-Widerständen sowie Schutzbeschaltungen (u.a. Undervoltage Lockout, Short Circuit Protection, Desaturation Protection).

Bedarfsgerecht den passenden Integrationsgrad wählen

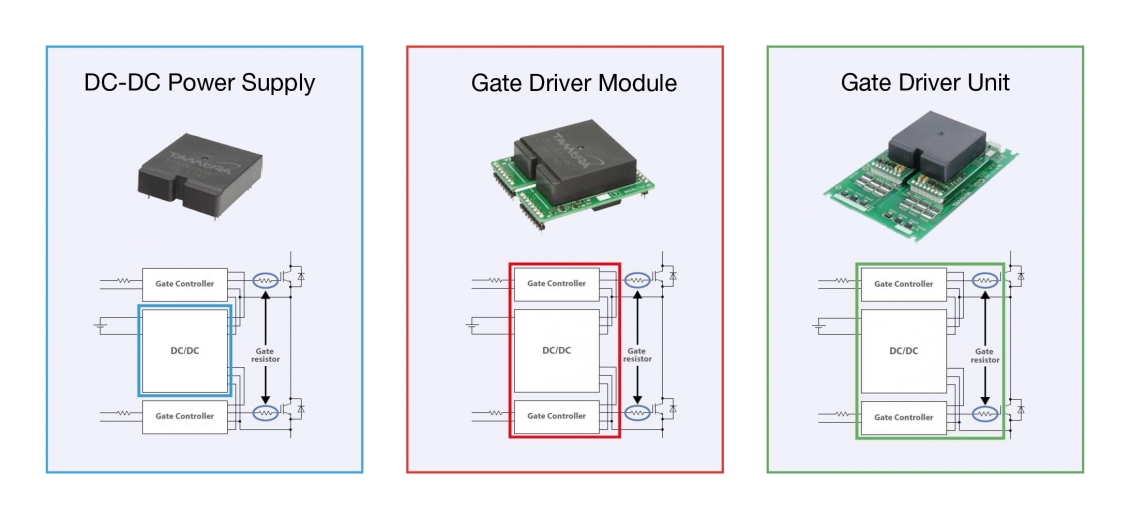

Der modulare Aufbau der Gate Driver-Lösung von TAMURA ermöglicht bedarfsgerecht den passenden Integrationsgrad für eine spezifische Anwendung zu wählen. ELEKTRON unterstützt die Kunden bei der Auswahl und Zusammenstellung der optimalen Komponenten - von der Konzeption über die Lieferung bis zum After Sales. Die Gate Driver-Lösungen von TAMURA ergänzen die Produktpalette im Bereich Leistungselektronik und Heatmanagement optimal.


Kontakt für weitere Unterlagen, Bemusterung und Beratung:

ELEKTRON AG

Philippe Muller

Vertriebsleiter Elektronik

Riedhofstrasse 11 | 8804 Au Zürich

Tel. +41 79 402 13 62 | p.muller@elektron.ch



Auch erschienen in: Polyscope 16/2019
