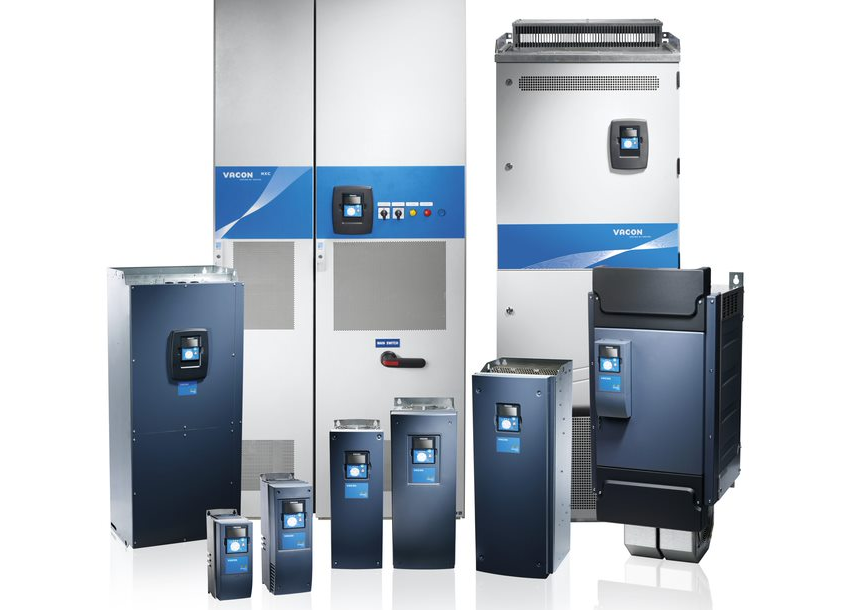

Vacon NXP luftgekühlt
Der Vacon NXP ist eine luftgekühlte Frequenzumrichterlösung, die für alle Anwendungen geeignet ist, bei denen es auf Zuverlässigkeit, Dynamik, Präzision und Leistung ankommt.
VACON NXP gibt es in den Ausführungen als Wandmontage, als IP00 Modul oder als anschlussfertige standalone Schaltschranklösung. Er bietet aussergewöhnliche Motorsteuerung für Induktions- und PM-Motoren, getriebelose Antriebslösungen und Parallelschaltungslösungen für Hochleistungsmotoren.

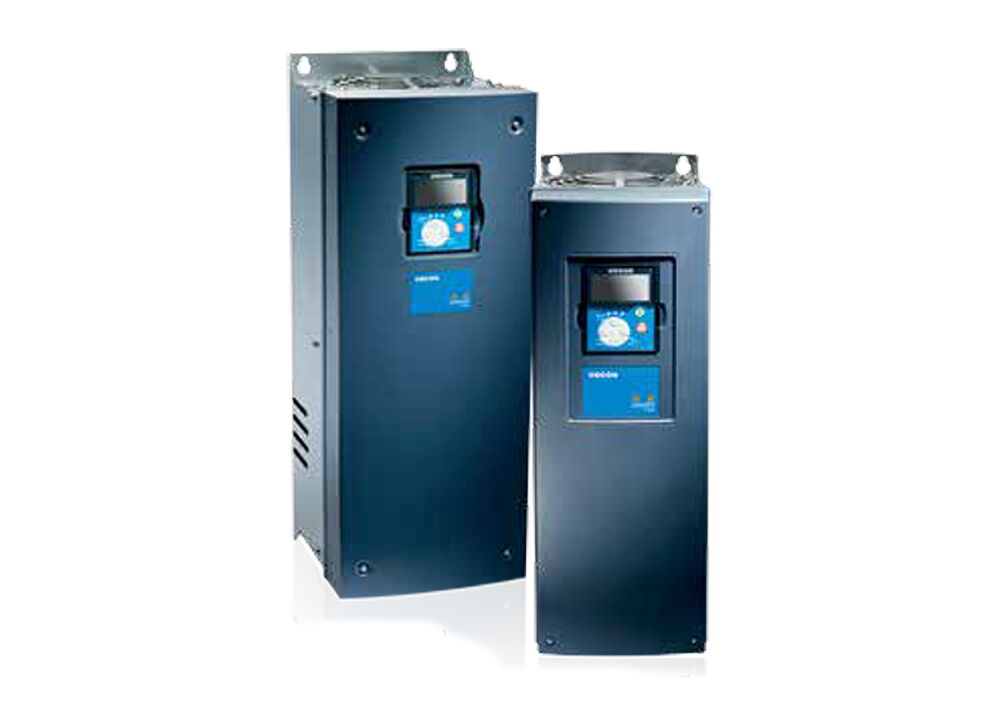

Vacon NXP Wandmontage
Leistungsmerkmale
- Kompletter Leistungsbereich bis zu 2 MW
- Eine Vielzahl an Applikationen passt den Vacon NXP an fast alle Bedürfnisse an
- Steuert Induktions- und Permanentmagnetmotoren
- Dynamische Open und Closed Loop-Vektorsteuerung
- Sämtliche Kommunikations- und E/A-Optionen
- Schnelle Kommunikation zwischen Umrichtern
Vorteile
- Kompletter Leistungs- und Spannungsbereich
- Vielzahl standardisierter Optionen
- Eine Vielzahl an Applikationen passt den Vacon NXP an fast alle Bedürfnisse an, steuert Induktions- und Permanentmagnetmotoren
- Dynamische Open und Closed Loop-Vektorsteuerung
- Sämtliche Kommunikations- und E/A-Optionen
- Maritime Zulassungen und funktionale Sicherheit
Anwendungsgebiete
- Fördereinrichtungen
- Kräne und Hubwerke
- Kompressoren mit hoher Drehzahl
- Skilifte
- Hauptantriebe und Bugstrahlruder
- Extruder, Winden und Ladungspumpen
- Ölpumpen
- Prüfstände
- Unterbrechungsfreie Stromversorgung (USV)
- Mahlwerke und Mischer

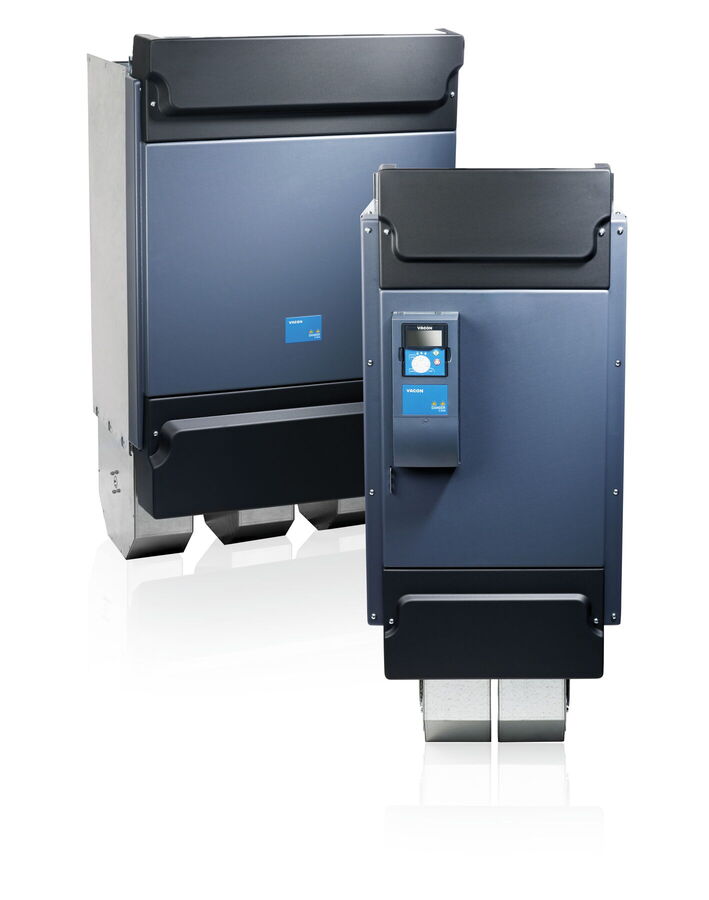

Vacon NXP Umrichtermodule
VACON® NXP-Hochleistungsmodule in Schutzart IP00 sind für die Schrankmontage, für Schaltanlagen oder für die Installation in separaten Gehäusen vorgesehen. Die Installation ist aufgrund des kompakten Designs kinderleicht.
Vacon NXP-Umrichtermodule der Baugrössen FR10-FR12 enthalten ein (FR10 und FR11) oder zwei (FR12) Leistungsmodule. Die VACON NXP-Baugrössen FR13-FR14 bestehen aus zwei bis vier nicht rückspeisefähigen Front-End-Einheiten (NFE) und einer (FR13) oder zwei (FR14) Wechselrichtereinheiten. Externe AC-Drosseln sind ebenfalls im Lieferumfang enthalten. Die VACON® NXP-Module sind sowohl mit 6-Puls- als auch mit 12-Puls-Einspeisung erhältlich.
Eigenschaften
- Einfache Schrankintegration mit zusätzlichen Montagekits
- Einer der kompaktesten Umrichter am Markt
- Umfangreiche Zulassungen für den Einsatz in der maritimen Industrie
- VACON® DriveSynch-Funktionen für eine hohe Leistung und/ oder Redundanz
Vorteile
- Geringerer Entwicklungsaufwand durch optimiertes Moduldesign spart Zeit und Geld
- Benötigt dank der kompakten Grösse weniger Schrankplatz und senkt gleichzeitig die Gesamtkosten
- Bessere Redundanz und höhere Leistungen bis zu 5,0 MW
Anwendungen
Fördereinrichtungen, Krane und Hubwerke, Kompressoren mit hoher Drehzahl, Skilifte, Hauptantriebe und Bugstrahlruder Extruder, Winden und Ladungspumpen, Ölpumpen, Prüfstände, Unterbrechungsfreie Stromversorgungen, Mahlwerke und Mischer, Auf- und Abwickler, Häcksler, Tunnelbohrmaschinen
Technische Daten
Spannungs- und Leistungsbereich | 0,55 kW bis 2000 kW |
Montageart | Wandmontage / IP00 Modul |
Schutzart | IP00, IP21, IP54 |
NXP Standalone Schaltschrank
Die hochwertigen Vacon® NXP-Umrichter sind auch als eigenständige Geräte in Gehäuseschutzart IP21 oder IP54 erhältlich. Diese Umrichter werden in einem kompakten Schrankgehäuse geliefert, das sich optimal für die Installation auf engem Raum eignet und gleichzeitig die komplette VACON® NXP-Steuerflexibilität bietet.
Eigenständige Vacon® NXP-Umrichter werden im Werk vollständig montiert und können sofort installiert werden. Sie sind ideal für Pumpen, Lüfter und andere Anwendungen, für die Einzelantriebe benötigen. Integrierte Sicherungen gehören zur Standardausstattung, zusätzlichen Schutzkomponenten sind nicht erforderlich. Es ist auch möglich, einen Lastschalter optional in den Umrichter zu integrieren, was die Handhabung im laufenden Betrieb noch weiter vereinfacht.
Eigenschaften
- Besonders kompaktes Schrankgehäuse
- Ultraflinke Sicherungen im Lieferumfang enthalten
- Optionaler integrierter Bremschopper und DC-Zwischenkreisklemmen
Vorteile
- Maximale Raumnutzung bei gleichzeitiger Senkung der Gesamtkosten
- Keine zusätzlichen Schutzkomponenten erforderlich
Anwendungen
Hilfsantriebe, Pumpen und Lüfter, Hauptantriebe und Bugstrahlruder, Kompressoren, Kräne und Hubwerke
Technische Daten
Spannungs- und Leistungsbereich | 160 kW bis 560 kW |
Montageart | Schaltschrank |
Schutzart | IP21 / IP54 Optional für Frame 10 |
Hardwarekonfigurationen | - Integrierte ultraflinke (UR-) Sicherungen (Standard) - Lastschalter (IEC- oder UL-Version) (Optional) - EMV-Filter L (EN 61800-3, Kategorie C3) (Standard) - EMV-Filter T (für IT-Netze) (Optional) - Bremschopper (Optional) |
